دوار اللحام للتجميع والتحضير

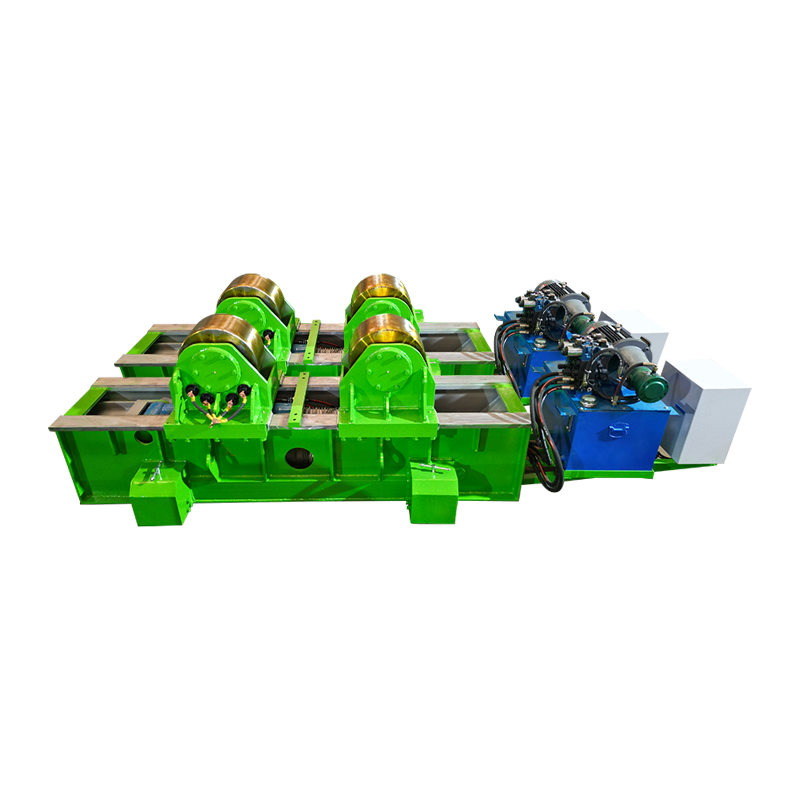

أ دوار اللحام المناسب هي معدات مساعدة هامة تستخدم في عمليات محاذاة ولحام الأنابيب والأسطوانات وقطع العمل الحلقية الكبيرة. تتكون المجموعة القياسية من دوار اللحام المناسب عادةً من وحدتي دوار خامل، كل منهما مجهز بزوج من الأسطوانات التي يتم رفعها بواسطة أسطوانات هيدروليكية. غالبًا ما يدمج وظيفة الحركة المدارية اليدوية لتحقيق التمركز الدقيق والدوران واللحام لقطعة العمل.

مبدأ العمل

تدعم المعدات قطعة العمل من خلال وحدتي بكرات مستقلتين ولكن متزامنتين. توفر الأسطوانات الهيدروليكية قوة رفع سلسة وقوية، مما يسمح بضبط ارتفاع الأسطوانة بسهولة لاستيعاب قطع العمل ذات الأقطار المختلفة وتمكين الرفع/الخفض الجزئي لقطعة العمل من أجل المحاذاة. يتم تشغيل الأسطوانات بواسطة محركات، مما يسمح بدوران متغير السرعة بدون خطوات في كلا الاتجاهين الأمامي والخلفي. وهذا يضمن أن قطعة العمل تدور بسرعة ثابتة أثناء اللحام، مما يضمن جودة لحام موحدة. تسمح وظيفة الحركة المدارية اليدوية للمشغلين بضبط موضع الدوار بدقة على طول محور قطعة العمل، مما يعزز مرونة ودقة المحاذاة بشكل كبير.

سيناريوهات التطبيق النموذجية

تُستخدم دوارات اللحام الملائمة على نطاق واسع في صناعات الطاقة والكيماويات والآلات الثقيلة وأوعية الضغط. تشمل حالات التطبيق النموذجية ما يلي:

• أقسام برج الرياح: لمحاذاة التماس الطولي واللحام المحيطي للمقاطع المخروطية والمستقيمة.

• صهاريج التخزين وأوعية الضغط: لمحاذاة مسار الغلاف ولحام التماس المحيطي الداخلي/الخارجي.

• الأنابيب ذات القطر الكبير: لمحاذاة بكرة الأنابيب ولحامها.

• وحدات المنصات البحرية: لتصنيع الهياكل العمودية والأسطوانية المختلفة.

أs a professional manufacturer with over two decades of industry experience, Wuxi WeldNice Heavy Industry Technology Co., Ltd. provides stable and reliable Fit-Up Welding Rotators and automated welding solutions for the aforementioned applications.

مقارنة معلمات المنتج الرئيسية

تتميز النماذج المختلفة من دوارات اللحام الملائمة في المقام الأول بقدرة الحمولة، والقيادة، وطرق التحكم. يوضح الجدول أدناه المواصفات النموذجية لمرجع الاختيار:

ملاحظة: يمكن لشركة Wuxi WeldNice توفير تصميم ODM بناءً على أبعاد قطع العمل المحددة للعملاء ومتطلبات العملية، مما يوفر التخصيص لحجم المعدات وتكوين محرك الأقراص وما إلى ذلك.

إرشادات الصيانة والخدمة

لضمان التشغيل المستقر على المدى الطويل لجهاز Fit-Up Welding Rotator، يرجى اتباع نقاط الصيانة الرئيسية التالية:

تم تصميم دوارات اللحام الملائمة من Wuxi WeldNice مع مراعاة سهولة الصيانة. وهي مدعومة بفترة ضمان تصل إلى 13 شهرًا، يتم خلالها استبدال الأجزاء المعيبة (باستثناء الأضرار التي من صنع الإنسان) مجانًا، مما يضمن استمرارية إنتاج العميل.

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: كيف يمكنني تحديد نموذج جهاز دوار اللحام المناسب لقطعة العمل الخاصة بي؟
أ: يعتمد الاختيار بشكل أساسي على الحد الأقصى لوزن قطعة العمل، ونطاق القطر، والطول. يجب مراعاة عوامل مثل ارتفاع مركز ثقل قطعة العمل والمسافة بين الأسطوانات لضمان التشغيل المستقر. يوصى بتقديم رسومات تفصيلية لقطع العمل. يمكن لفريق Wuxi WeldNice الفني تقديم حسابات الاختيار الاحترافية وتأكيد البرنامج.

س2: ما هي المتطلبات الأساسية لتركيب هذه المعدات؟
أ: أ solid, level concrete foundation is required to withstand the full load of the equipment and workpiece and to suppress vibration. Specific anchor bolt dimensions and bearing capacity requirements are detailed in the equipment foundation drawing.

س3: هل وظيفة الحركة المدارية اليدوية ضرورية؟
أ: تعتبر وظيفة الحركة المدارية اليدوية عملية للغاية بالنسبة للتطبيقات التي تتطلب ضبطًا متكررًا لموضع الدوار لاستيعاب قطع العمل ذات الأطوال المختلفة أو لتصحيح المحاذاة الخاطئة بشكل دقيق، مما يؤدي إلى تحسين كفاءة المحاذاة بشكل كبير. لإنتاج كميات كبيرة من الأطوال الثابتة، يمكن اختيار نوع ثابت.

س 4: هل يمكن دمج معداتك في نظام اللحام الآلي؟
أ: أbsolutely. The Fit-Up Welding Rotators manufactured by Wuxi WeldNice come standard with control system interfaces. They can be easily integrated with welding power sources, manipulators, gantries, etc., to form automated welding workstations or production lines, enabling coordinated control.

س 5: ما هي المزايا الرئيسية للمعدات الخاصة بك؟
أ: تكمن المزايا الأساسية لدوارات اللحام الملائمة من Wuxi WeldNice في: تصميم الهيكل القوي الذي يضمن قدرة تحميل عالية وعمر خدمة طويل، استنادًا إلى 20 عامًا من الخبرة في تصنيع معدات اللحام شديدة التحمل؛ نظام الرفع الهيدروليكي الدقيق والتحكم في السرعة يضمن التشغيل السلس وتحديد المواقع بدقة؛ وقدرة التخصيص العميق لـ ODM استنادًا إلى عمليات العملاء، مما يضمن التطابق التام بين المعدات واحتياجات الإنتاج.
