ما هو دوار اللحام وكيف يعمل على تحسين جودة اللحام وإنتاجيته؟

أ دوّار اللحام هو جهاز تحديد مواقع صناعي يدعم ويدوّر بشكل مستمر قطع العمل الأسطوانية أو المستديرة - مثل الأنابيب وأوعية الضغط والخزانات والغلايات - بسرعة يمكن التحكم فيها أثناء عملية اللحام. إنه يحسّن جودة اللحام والإنتاجية من خلال تمكين اللحام المحيطي الأوتوماتيكي في الوضع المسطح (1G) ، مما يلغي الحاجة إلى إعادة اللحام في مكانه حول جزء ثابت. تظهر الدراسات عبر ورش التصنيع الثقيل أن دوّارات اللحام تقلل وقت إعادة التموضع اليدوي بنسبة 40-60% وتحسّن اتساق حبة اللحام مقارنة باللحام في الوضع الثابت، مع تقليل إجهاد اللحام على اللحامات المحيطية الطويلة. بالنسبة لأي منشأة تصنيع تتعامل مع لحامات أسطوانية يزيد قطرها عن 200 مم، فإن دوّار اللحام هو واحد من استثمارات المعدات ذات العائد الأعلى المتاحة.

ما هو دوّار اللحام؟ التعريف والمكونات وكيفية عمله

يتكون دوّار اللحام من مجموعتين أو أكثر من البكرات مثبتة على إطار صلب تحمل قطعة العمل الأسطوانية وتدورها بسرعة يتم التحكم فيها بدقة بينما تظل شعلة أو رأس اللحام ثابتة فوق أو بجانب الوصلة. بدلاً من تحريك معدات اللحام حول الجزء، يقوم الدوّار بتحريك الجزء عبر نقطة اللحام - وهو تحول أساسي في النهج يتيح زاوية شعلة ثابتة، وسرعة سير ثابتة، وإدخال حرارة ثابتًا حول المحيط بأكمله.

المكونات الأساسية الثلاثة لأي نظام دوّار لحام هي:

• وحدة القيادة: تحتوي على بكرات آلية تعمل بمحرك كهربائي وعلبة تروس. تتحكم وحدة القيادة في سرعة الدوران، والتي تتراوح عادة من 0.1 إلى 1 دورة في الدقيقة في النماذج الصناعية، ويتم توصيلها بجهاز التحكم في السرعة من أجل التعديل الدقيق.
• وحدة التباطؤ: مجموعة بكرات سلبية تدعم الطرف البعيد لقطعة العمل. تتبع الدوران الذي تقوده وحدة القيادة ويكون عرضها قابلاً للتعديل لاستيعاب أقطار الأنابيب أو الأوعية المختلفة.
• لوحة التحكم / PLC: تحكم في سرعة الدوران والاتجاه والتشغيل/الإيقاف، وفي النماذج المتقدمة، التزامن مع مصدر طاقة اللحام لدورات لحام محيطية مؤتمتة بالكامل.

يتم وضع قطعة العمل في أخدود على شكل حرف V أو مهد ذو سطح مسطح يتكون من أزواج البكرات. تحدد زاوية الأسطوانة والتباعد نطاق قطر التلامس الذي يمكن أن يستوعبه الدوّار. معظم دوّارات اللحام الصناعية القياسية تتعامل مع أقطار من 100 ملم إلى 3500 ملم ، مع نماذج للخدمة الشاقة تمتد إلى 6000 مم وما فوق لتصنيع السفن الكبيرة.

أنواع دوّارات اللحام: أي تصميم يناسب تطبيقك؟

هناك أربعة أنواع رئيسية من دوّارات اللحام ، كل منها مناسب لسعات التحميل المختلفة، وهندسة قطع العمل، ومستويات الأتمتة. اختيار النوع الخاطئ هو خطأ المواصفات الأكثر شيوعًا والأكثر تكلفة في إعداد ورشة التصنيع.

1. دوّار اللحام التقليدي (بكرات ذات زاوية ثابتة)

يستخدم دوّار اللحام التقليدي إطارات بكرات ذات زاوية V ثابتة وهو النوع الأكثر استخدامًا على نطاق واسع في تصنيع الأنابيب والأوعية العامة. يتم وضع كل من إطارات المحرك وإطارات التباطؤ في زاوية ثابتة - عادةً 30 درجة أو 45 درجة - مما يخلق مهدًا ثابتًا لقطع العمل المستديرة. يتم ضبط تباعد البكرات يدويًا عن طريق انزلاق الإطارات على طول السكة الأساسية لتغيير القطر المدعوم. تتراوح سعات التحميل من 1 طن إلى أكثر من 3000 طن لكل زوج. يعد هذا التصميم هو الأكثر فعالية من حيث التكلفة للمرافق التي تعمل بأقطار أنابيب قياسية متسقة.

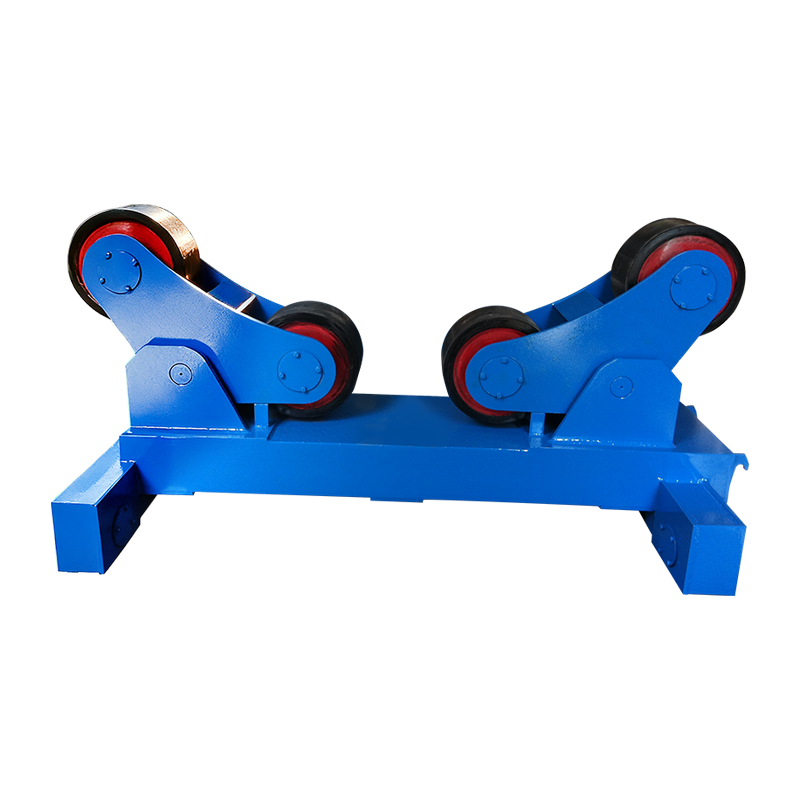

2. دوّار اللحام ذاتي الضبط (بكرات المحاذاة الذاتية)

تعمل دوّارات اللحام ذاتية الضبط على ضبط زاوية البكرات تلقائيًا مع قطر قطعة العمل، مما يمنع إعادة تحديد موضع الإطار يدويًا. تستخدم كل مجموعة بكرات إطارًا محوريًا يفتح أو يغلق تحت وزن قطعة العمل، مما يحافظ على زاوية الاتصال المثالية عبر نطاق قطر واسع - عادةً 150 ملم إلى 3000 ملم - بدون أي تعديل يدوي. يؤدي هذا إلى تقليل وقت الإعداد بشكل كبير عندما يتعامل الورشة مع أحجام أنابيب متنوعة على مدار اليوم. يعمل تصميم المحاذاة الذاتية أيضًا على توزيع الحمل بالتساوي عبر سطح البكرة، مما يقلل من تآكل البكرات الموضعي.

3. بكرات التدوير مع إمكانية لحام رأس الخزان

تم تصميم بكرات الدوران للخدمة الشاقة والمخصصة لتصنيع أوعية الضغط وخزانات التخزين للتعامل مع كل من الغلاف الأسطواني وعمليات لحام الغطاء النهائي (الرأس). تتميز هذه الوحدات ببكرات مطاطية أو بولي يوريثين عريضة توفر سطحًا غير قابل للتشوه للسفن المطلية أو المدهونة، ومحركات تروس منخفضة قادرة على الحفاظ على سرعات دوران بطيئة ودقيقة للغاية - تصل إلى 0.01 دورة في الدقيقة - لممرات اللحام بالقوس المغمور (SAW) ذات الجدران السميكة.

4. دوّار اللحام المدمج مع نظام تحكم رقمي / PLC

تعمل دوّارات اللحام المدمجة مع أنظمة التحكم الرقمي (CNC) على مزامنة سرعة دوران قطعة العمل مباشرةً مع معدل تغذية سلك اللحام، وسرعة السير، ومعلمات مصدر الطاقة لتمريرات اللحام المحيطية المؤتمتة بالكامل. تُستخدم هذه الأنظمة في تصنيع بكرات الأنابيب ذات الحجم الكبير، وبناء المنصات البحرية، وتصنيع أوعية الضغط الآلية. دقة مزامنة السرعة ±0.5% تضمن إدخال حرارة متسقة لكل وحدة طول - وهو أمر بالغ الأهمية لعمليات اللحام المتوافقة مع الكود على المكونات المصنفة للضغط بموجب معايير ASME أو EN 13480 أو ISO 15614.

مقارنة أنواع دوّارات اللحام

التسمية التوضيحية: مقارنة بين أنواع دوّارات اللحام الأربعة الرئيسية عبر نطاق القطر وسعة الحمولة ووقت الإعداد ومستوى الأتمتة والتطبيق الصناعي الأساسي.

المواصفات الرئيسية التي يجب تقييمها عند اختيار جهاز دوّار اللحام

سعة الحمولة ونطاق القطر هما المواصفات غير القابلة للتفاوض — تعتبر جميع الميزات الأخرى ثانوية إذا لم يتمكن الدوّار من دعم قطعة العمل بالحجم المطلوب بأمان. إليك دليل منظم لكل المواصفات المهمة:

سعة التحميل

حدد دائمًا سعة تحميل الدوّار بما لا يقل عن 1.25 × وزن أثقل قطعة عمل متوقعة لتوفير هامش أمان وحساب الأحمال الديناميكية أثناء تسارع وتباطؤ الدوران. تتطلب السفينة التي يبلغ وزنها 8 أطنان جهازًا دوّارًا مُصنَّفًا على الأقل 10 طن . يؤدي التحميل الزائد على دوّار اللحام إلى ضغط البكرات بما يتجاوز قدرتها على التحمل، مما يتسبب في انحراف الإطار، ويخاطر بتدحرج قطع العمل بشكل كارثي - وهو خطر جسيم على السلامة.

نطاق سرعة الدوران

يجب أن تتوافق سرعة الدوران مع عملية اللحام وقطر قطعة العمل للحفاظ على سرعة انتقال القوس الصحيحة عند المفصل. يتم حساب عدد الدورات في الدقيقة (RPM) المطلوب على النحو التالي: سرعة السير (مم/دقيقة) ÷ (π × القطر بالملم) . على سبيل المثال، يتطلب لحام أنبوب قطره 600 مم بسرعة سير 400 مم/دقيقة تقريبًا 0.21 دورة في الدقيقة . قد يتطلب اللحام بالقوس المغمور (SAW) على الأوعية ذات الجدران السميكة أقل من 0.03-0.08 دورة في الدقيقة ; بينما قد يتطلب تمرير جذر TIG على الأنابيب المقاومة للصدأ ذات الجدار الرقيق 0.5-1.5 دورة في الدقيقة .

مادة البكرة

يؤثر اختيار مادة البكرة بشكل مباشر على حماية سطح قطعة العمل وعمر خدمة البكرة. تعتبر البكرات الفولاذية معيارًا للأنابيب الفولاذية الهيكلية غير المطلية وتوفر أقصى قدر من المتانة. يلزم استخدام بكرات مطاطية أو مغلفة بالبولي يوريثين للأوعية المطلية أو المدهونة أو المصقولة لمنع تشوه السطح. توفر بكرات البولي يوريثين أيضًا قبضة أفضل على الأسطح الملساء، مما يقلل من الانزلاق - وهو أمر مهم بشكل خاص على السفن الثقيلة حيث يكون الطلب على عزم الدوران مرتفعًا. توقع استبدال أغطية بكرات البولي يوريثين كل 12-24 شهرًا في استخدام الإنتاج المستمر.

تأريض تيار اللحام

لا ينبغي أبدًا السماح لتيار اللحام بالمرور عبر محامل بكرة الدوّار - يؤدي هذا إلى تأليب التحليل الكهربائي لسباقات المحامل والفشل السريع. يجب أن تحتوي الدوّارات المستخدمة مع العمليات التي تحمل تيارًا عاليًا (SAW عند 600-1200 أمبير، على سبيل المثال) إما على فرش تأريض مخصصة على إطار الدوّار أو مشبك أرضي منفصل للحام يتم تطبيقه مباشرة على قطعة العمل. تتضمن العديد من الدوّارات المتميزة فرش أرضية متكاملة تلامس سطح قطعة العمل وتوفر مسار عودة منخفض المقاومة، مما يحمي المحرك والمحامل الوسيطة.

مقاومة الانجراف / التقييد المحوري

تميل قطع العمل الأسطوانية إلى التحرك بشكل محوري (المشي) على طول محور البكرة أثناء الدوران - وهي ظاهرة ناجمة عن اختلال بسيط بين خطوط مركز بكرة القيادة وبكرة التباطؤ. تعالج الدوّارات عالية الجودة هذه المشكلة من خلال تعديل زاوية البكرة (تحريك بكرات المحرك بمقدار 1-3 درجات)، أو التحكم الإلكتروني التلقائي المضاد للانجراف، أو منصات الدفع المحورية الميكانيكية. يؤدي الانجراف المحوري غير المتحكم فيه إلى تحريك وصلة اللحام بعيدًا عن الشعلة، مما ينتج عنه لحامات خارج المركز وتصادم الشعلة المحتمل مع نهاية قطعة العمل.

دوّار اللحام مقابل مناوب اللحام: ما الفرق؟

يتحكم كل من دوّار اللحام ومناوب اللحام في قطع العمل أثناء اللحام، لكنهما يخدمان أشكالًا هندسية ومتطلبات حركة مختلفة جوهريًا. يؤدي الخلط بين الاثنين إلى سوء تطبيق المعدات - لا يمكن لمناوب أن يحل محل الدوّار للأوعية الأسطوانية الطويلة، ولا يمكن للدوّار أن يحل محل المناوب للمجمعات ذات الحواف أو غير المتماثلة.

التسمية التوضيحية: مقارنة جنبًا إلى جنب بين دوّارات اللحام ومناوبات اللحام عبر سبع سمات لتوضيح الاختيار الصحيح للمعدات بناءً على هندسة قطعة العمل ونوع الوصلة.

الصناعات والتطبيقات التي تعتمد على دوّارات اللحام

لا غنى عن دوّارات اللحام في كل صناعة تقوم بتصنيع معدات تحمل الضغط الأسطوانية أو الهيكلية أو معدات المعالجة. ويرتبط معدل اعتمادها بشكل مباشر بقطر الوعاء - حيث يصبح اللحام المحيطي اليدوي الذي يزيد قطره عن 300 مم بطيئًا وغير متسق ومجهدًا هندسيًا بدرجة كافية بحيث يتم تحقيق عائد الاستثمار للدوار عادةً في غضون 6 إلى 18 شهرًا من استخدام الإنتاج.

• النفط والغاز: لحام محيط خطوط الأنابيب، وتصنيع الناهضات، وبكرات متعددة تحت سطح البحر، ولحام غلاف خزانات الغاز الطبيعي المسال. تدعم الدوّارات لحام القوس المغمور على سماكات جدار من 10 مم إلى 80 مم على الأنابيب ذات الضغط المتوافق مع معايير API 1104 وASME B31.4.
• تصنيع أوعية الضغط: أوعية متوافقة مع القسم الثامن من ASME وتوجيهات المعدات ذات الضغط (PED) - المفاعلات، المبادلات الحرارية، المكثفات، الفواصلات - جميعها تتطلب تمريرات لحام محيطية محكومة. تمكن الدوّارات من الحفاظ على التسخين المسبق والتحكم في درجة الحرارة البينية عن طريق إبقاء اللحام في الوضع المسطح طوال تسلسلات التمريرات المتعددة.
• طاقة الرياح: أقسام أبراج توربينات الرياح البحرية والبرية (قطرها عادة 4-6 أمتار، وسمك جدارها 20-30 ملم) هي من بين أكبر تطبيقات اللحام الدوارة، حيث تتطلب دوّارات بسعات تتجاوز 200-500 طن لكل مجموعة.
• بناء السفن: تستخدم أعمدة المروحة وأنابيب الدفع وخزانات الصابورة وأجزاء الهيكل الأسطوانية جميعها دوّارات في ورش التصنيع المسبقة قبل التثبيت على متن السفينة.
• التعدين والركام: تشتمل كل من المطاحن الكروية، والأفران الدوارة، وأجهزة غسل الأسطوانات، وتصنيع الأسطوانات الناقلة على أغلفة أسطوانية سميكة الجدران يمكن تحقيقها عمليًا فقط مع اللحام بمساعدة الدوّار.
• الكيميائية والبتروكيماوية: تستفيد الأعمدة والمفاعلات وأوعية المعالجة ذات السبائك الغريبة (الفولاذ المقاوم للصدأ المزدوج، والإينكونيل، والتيتانيوم) بشكل خاص من اللحام المسطح الممكّن بواسطة الدوّار، مما يقلل من اضطراب حوض اللحام الناتج عن الجاذبية في المواد التي يصعب لحامها.

فوائد الإنتاجية والجودة لاستخدام دوّار اللحام

تأتي مكاسب الإنتاجية الأساسية من دوّار اللحام من تمكين أقواس اللحام المستمرة بدلاً من دورات التوقف وإعادة الوضع ، ولكن فوائد الجودة لها نفس القدر من الأهمية وتقلل بشكل مباشر من تكاليف إعادة العمل.

مكاسب الإنتاجية

• يزيد وقت القوس من 20-35% (يدوي) إلى 60-80% مع اللحام شبه الأوتوماتيكي بمساعدة الدوّار، وما يصل إلى 90-95% في الأنظمة الآلية بالكامل. يمكن لأنبوب لحام بقطر 500 مم في ورشة التصنيع إكمال وصلة محيطية كاملة في قوس واحد غير متقطع مقابل 4-6 تسلسلات توقف وإعادة تشغيل في اللحام اليدوي.
• معدلات ترسيب SAW على السفن ذات الجدران السميكة المدعومة بالدوّار تصل إلى 15-25 كجم/ساعة — أي ما يقرب من 5-8 أضعاف معدل ترسيب SMAW اليدوي على نفس المفصل.
• تقليل إجهاد اللحام على الطبقات المحيطية الطويلة يعني تركيزًا مستمرًا خلال عمليات اللحام لعدة ساعات، مما يقلل من معدلات الخطأ في نهاية المناوبة.

تحسينات جودة اللحام

• سرعة سير متسقة يتم التحكم فيها بواسطة الدوّار تقضي على التباين البشري في تطور الشعلة، مما يؤدي إلى عرض موحد لحبة اللحام واختراق حول المحيط الكامل - وهو أمر بالغ الأهمية لقبول اختبار التصوير الشعاعي والموجات فوق الصوتية.
• وضع اللحام المسطح (1G) في جميع أنحاء المفصل، يتم التخلص من ترهل حوض اللحام الناجم عن الجاذبية والذي يحدث في أوضاع 2G (أفقي)، و5G (الأنبوب الثابت)، و6G (الأنبوب المائل)، مما يقلل المسامية ويقلل معدلات العيوب بنسبة تقدر 35-55% مقارنة بلحام الأنابيب الثابتة.
• التحكم المستمر في درجة الحرارة البينية من الأسهل الحفاظ عليه عندما يدور اللحام بشكل مستمر أمام نقطة مراقبة ثابتة، مما يسمح لأجهزة استشعار الأشعة تحت الحمراء أو موازين الحرارة التلامسية بقياس كل نقطة من المحيط دون تغيير موضعها.

صيانة دوّار اللحام: الحفاظ على موثوقية المعدات في الإنتاج

تكلف الصيانة الوقائية المنتظمة لدوّار اللحام جزءًا صغيرًا من وقت التوقف عن العمل وتكاليف الاستبدال الناتجة عن الإهمال - يمكن أن يؤدي فشل محمل بكرة واحد في جهاز دوّار بوزن 200 طن إلى خسارة الإنتاج لمدة 2-3 أيام وتكاليف إصلاح تتراوح بين 5000 و15000 دولار.

• يومياً: افحص أسطح البكرات بحثًا عن بقع اللحام المضمنة أو القطع أو البقع المسطحة. قم بإزالة البقع باستخدام فرشاة سلكية أو مكشطة قبل أن تتصلب وتتسبب في تلف سطح قطع العمل أو دوران غير متوازن. تأكد من توصيل كابلات التأريض بشكل آمن.
• أسبوعياً: قم بتشحيم سلسلة القيادة وعلبة التروس ومحامل عمود البكرة وفقًا لمواصفات الشركة المصنعة. تحقق من أن لوحة التحكم تعرض إعدادات دقيقة للسرعة وأن توقف الطوارئ يعمل بشكل صحيح. افحص مسامير تثبيت البكرة للتأكد من عدم اهتزازها.
• شهرياً: تحقق من مستوى زيت علبة التروس وحالته. افحص أغطية البكرات المصنوعة من مادة البولي يوريثين أو المطاط للتأكد من عدم وجود جروح أو تمزقات أو تصلب. قم بقياس قطر البكرة باستخدام الفرجار - يؤدي التآكل غير المتساوي بين بكرات المحرك وبكرات التباطؤ إلى اختلاف السرعة على سطح قطعة العمل.
• سنوياً: فحص كامل لوحدة القيادة بما في ذلك فرش المحرك (إذا كان يعمل بالتيار المستمر)، وتشغيل محمل علبة التروس، وسلامة لحام الإطار. إعادة معايرة التحكم في السرعة مقابل مرجع مقياس سرعة الدوران. استبدل المحامل الأسطوانية بشكل استباقي إذا تجاوزت ساعات التشغيل الفاصل الزمني الموصى به من قبل الشركة المصنعة — عادةً 8,000-12,000 ساعة تشغيل .

الأسئلة المتداولة حول دوّارات اللحام

الخلاصة: هل جهاز دوّار اللحام هو الاستثمار المناسب لمتجرك؟

بالنسبة لأي ورشة تصنيع تقوم بلحام المكونات الأسطوانية التي يزيد قطرها عن 200 مم بشكل منتظم، يوفر جهاز دوّار اللحام عائد استثمار قابل للقياس في غضون 6 إلى 18 شهرًا من خلال تقليل خسائر وقت القوس، وانخفاض معدلات إعادة العمل من تقليل العيوب في اللحام المسطح، وتقليل إجهاد اللحام في أعمال اللحام الطويلة.

يعتمد قرار الاختيار على أربع معلمات: الحد الأقصى لوزن قطعة العمل (تحدد سعة تحميل الدوّار)، ونطاق القطر (تحدده مسافة البكرات ونوعها)، ونطاق سرعة الدوران المطلوب (يحدده المحرك واختيار علبة التروس)، وحجم الإنتاج (يحدد اختيار الضبط الذاتي مقابل التقليدي وتكامل CNC). قم بمطابقة هذه المعلمات الأربع بدقة، وقم بتطبيق عامل أمان 1.25× على سعة التحميل، وحدد مادة البكرة لتتوافق مع متطلبات سطح قطعة العمل الخاصة بك.

إن دوّار اللحام المحدد بشكل جيد والذي تتم صيانته بشكل صحيح ليس مجرد أداة ملائمة - إنه أصل تصنيع على مستوى الإنتاج يرفع بشكل مباشر سقف الجودة والقدرة الإنتاجية لأي عملية تصنيع أسطوانية. بالنسبة لمحلات أوعية الضغط، ومصنعي خطوط الأنابيب، ومصنعي أبراج الرياح على وجه الخصوص، فهو عنصر أساسي في إنتاج اللحام التنافسي والمتوافق مع الكود.
